Planując bezpieczeństwo swojej posesji, firmy czy magazynu, często skupiamy się na parametrach samych urządzeń. Wybieramy nowoczesne kamery o wysokiej rozdzielczości, zaawansowane rejestratorzy i inteligentne oprogramowanie. Jednak nawet najdroższy zestaw nie zadziała poprawnie, jeśli zignorujemy „krwiobieg” całego układu, jakim jest kabel do monitoringu. Odpowiednie okablowanie to fundament stabilności, który decyduje o tym, czy w kluczowym momencie obraz będzie płynny, czy też zobaczymy jedynie szum lub czarny ekran. W tym poradniku przeanalizujemy, jak dobrać przewody, aby Twój system monitoringu działał niezawodnie przez lata.
Monitoring IP – nowoczesne podejście do bezpieczeństwa
W dzisiejszych czasach Monitoring IP zdominował rynek zabezpieczeń. Przejście z systemów analogowych na cyfrowe wymusiło całkowitą zmianę w podejściu do infrastruktury kablowej. Nowoczesna instalacja monitoringu opiera się na przesyłaniu danych w formie pakietów, co pozwala na uzyskanie znacznie wyższej szczegółowości obrazu. Wykorzystując wysokiej jakości kable sieciowe, możemy nie tylko odbierać obraz 4K, ale również zasilać urządzenia i sterować nimi za pomocą jednego przewodu. Umożliwia to technologia POE – czyli Power over Ethernet.
Z czego się składa i jak działa system monitoringu?
Każdy profesjonalny system monitoringu składa się z kilku kluczowych elementów. Sercem układu jest rejestrator (NVR dla systemów IP lub DVR dla systemów analogowych), który zarządza strumieniami wideo. Kolejnym elementem są kamery monitoringu, które przechwytują obraz. Aby te komponenty mogły ze sobą współpracować, niezbędne są media transmisyjne. W systemach cyfrowych standardem jest skrętka Ethernet, natomiast w starszych lub hybrydowych instalacjach wciąż spotkamy kable koncentryczne. Niezależnie od technologii, okablowanie kamer musi być dobrane tak, aby minimalizować straty sygnału na dużych dystansach.
Warto pamiętać, że współczesna telewizja przemysłowa to nie tylko obraz. To także inteligentna analityka, detekcja ruchu i powiadomienia push na telefon. Wszystkie te funkcje wymagają stabilnego połączenia. Jeśli instalacje monitoringu zostaną wykonane przy użyciu niskiej jakości materiałów (np. kabli aluminiowych typu CCA), system może borykać się z częstym restartowaniem kamer lub gubieniem klatek obrazu.
Jakich wymagań technicznych okablowania potrzebują kamery monitoringu?
Wymagania techniczne zależą od wybranej technologii. Jeśli Twoim celem są nowoczesne kamery ip, musisz zwrócić uwagę na kategorię skrętki. Standardowy Kabel do kamer IP powinien oferować odpowiednią przepustowość, aby obsłużyć strumienie o wysokim bitrate. Bardzo ważna jest również Technologia PoE (Power over Ethernet). Pozwala ona na przesyłanie prądu tym samym kablem, którym płyną dane. Dzięki temu zasilanie kamery staje się znacznie prostsze, gdyż nie musisz doprowadzać osobnego gniazdka 230V do każdego punktu montażowego.
W przypadku systemów analogowych HD (TVI, CVI, AHD), kabel do kamer analogowych musi zapewniać odpowiednią impedancję (zazwyczaj 75 Ohm). Tutaj kluczowa jest miedziana żyła gorąca oraz gęsty oplot, który chroni przed zakłóceniami elektromagnetycznymi. Prawidłowy wybór odpowiedniego kabla determinuje, czy na ekranie zobaczysz pasy i odbicia, czy czysty sygnał wysokiej rozdzielczości.
Najczęstsze błędy przy doborze kabli podczas instalacji monitoringu
Największym błędem, jaki można popełnić, jest oszczędność na materiale, z którego wykonany jest kabel do monitoringu. Rynek zalany jest tanimi przewodami CCA (Copper Clad Aluminum), które jedynie na zewnątrz wyglądają jak miedź, a w środku znajdziemy aluminium. W rzeczywistości ich rezystancja jest znacznie wyższa, co powoduje ogromne spadki napięcia. Kiedy instalacja systemu monitoringu opiera się na takich przewodach, zasilanie kamery może nie być wystarczające, szczególnie w nocy, gdy włączają się oświetlacze IR pobierające więcej prądu.

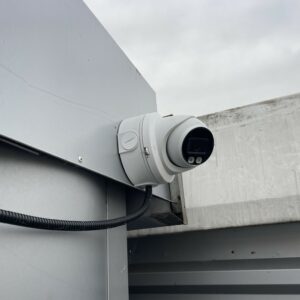

Innym częstym błędem jest brak ochrony przed wilgocią. Wybierając monitoring zewnętrzny, musisz stosować kable z powłoką PE (polietylenową), najlepiej żelowane. Zwykły biały kabel PVC po roku na słońcu skruszeje, a woda dostanie się do środka, niszcząc zarówno przewód, jak i elektronikę kamery. Należy również unikać prowadzenia kabli sygnałowych bezpośrednio obok przewodów elektrycznych (230V), co może negatywnie wpływać na jakość sygnału. Jeśli nie mamy innego wyjścia, należy stosować kable skrętka FTP – czyli ekranowaną wersję UTP.
Rodzaje kabli do monitoringu – przegląd dostępnych rozwiązań
Na rynku dostępne są różne rodzaje kabli, a każdy z nich ma swoje specyficzne zastosowanie. Dobór zależy od tego, czy budujemy nowy system od zera, czy modernizujemy istniejącą infrastrukturę. Systemy monitoringu wizyjnego ewoluowały przez lata, co sprawiło, że dziś mamy do wyboru kilka standardów przesyłu danych.
Kable CCTV są klasycznym rozwiązaniem do systemów analogowych
Choć technologia cyfrowa dominuje, Kable CCTV w formie hybrydowej (koncentryk + zasilanie) wciąż znajdują swoich zwolenników. Wybór kabli koncentrycznych oznacza proste zarabianie – wystarczy standardowe Złącze BNC, praska oraz wtyk zasilający DC. Tradycyjny Monitoring analogowy przy użyciu takich kabli jest odporny na opóźnienia (tzw. lagowanie), co w niektórych scenariuszach jest kluczowe. Wybierając kabel do kamer analogowych, warto szukać takich, które mają zintegrowane przewody zasilające, co znacznie przyspiesza montaż.
Kiedy warto stosować kable koncentryczne?
Kable koncentryczne są niezastąpione przy modernizacji starych instalacji. Jeśli w budynku jest już położone okablowanie kamer oparte na koncentryku, nie musisz go wymieniać, aby cieszyć się jakością Full HD lub 4K. Wystarczy zastosować kamery pracujące w standardzie HD-CVI lub HD-TVI. Kabel koncentryczny RG59 to najpopularniejszy standard wewnątrz budynków, zapewniający dobrą elastyczność przy zachowaniu parametrów transmisyjnych. Z kolei kabel koncentryczny RG6 lepiej sprawdza się na dłuższych dystansach i w instalacjach zewnętrznych ze względu na lepsze ekranowanie i mniejszą tłumienność.
Warto wspomnieć, że przewody koncentryczne o wysokiej gęstości oplotu są mniej podatne na zakłócenia radiowe. Jeśli Twoja telewizja przemysłowa pracuje w środowisku przemysłowym, gdzie obok działają silniki elektryczne, wybór kabli koncentrycznych o wysokich parametrach lub skrętki ekranowanej jest jedynym sposobem na uniknięcie zniekształceń obrazu. Pamiętaj, że kabel koncentryczny antenowy (telewizyjny) ma inne parametry i nie zawsze idealnie zastąpi dedykowane kable CCTV.
Kable sieciowe Ethernet w systemach Monitoring IP
Obecnie systemy monitoringu różnego rodzaju najczęściej bazują na infrastrukturze sieciowej. Skrętka Ethernet to niezwykle uniwersalny kabel do kamer IP. Pozwala on na przesyłanie sygnału wideo, dźwięku, sterowania PTZ oraz zasilania na dystans do 100 metrów (bez dodatkowych wzmacniaczy). Kabel Cat5e to standard, który w zupełności wystarcza dla większości kamer o rozdzielczości do 5-8 Mpx. Oferuje on przesyłania danych z prędkością do 1 Gbps, co jest wartością z dużym zapasem dla pojedynczej kamery.
Jeśli jednak projektujesz system na lata, warto rozważyć kable wyższej kategorii. W przypadku instalacji monitoringu, kabel Cat6 nie daje nam praktycznie żadnej korzyści w porównaniu z Cat5e, jest jedynie droższy. Jedyna takiego przewodu to wyższe prędkości na krótkich dystansach (ok.55m) – długości kabli do kamer są często dużo dłuższe. Dużo lepszym wyborem, gdy liczy się najwyższa odporność na zakłócenia staje się Kabel Cat6a lub nawet Kabel Cat7. Ten ostatni posiada indywidualne ekranowanie każdej pary, co gwarantuje, że jakość obrazu pozostanie nieskazitelna nawet w pobliżu silnych źródeł pola magnetycznego. Stosowanie kabli Ethernet o wysokiej specyfikacji to inwestycja, która procentuje stabilnością systemu i późniejszą możliwość rozbudowy.
Do czego przydadzą się kable HDMI w systemie monitoringu oraz jak je zastąpić
Rejestrator musi w jakiś sposób przekazać obraz do monitora. Najczęściej wykorzystujemy do tego kable HDMI. Jednak standardowe kable HDMI mają ograniczenia długości (zazwyczaj do 15-20 metrów). Jeśli monitor ma znajdować się w innym pomieszczeniu niż rejestrator, lepszym rozwiązaniem są extendery HDMI. Urządzenia te wykorzystują kable ethernet do przesyłu obrazu na odległość nawet 60-100 metrów. Jedynym warunkiem jest zastosowany kabel utp Cat.6. Dzięki temu Twoja telewizja przemysłowa może być wyświetlana w recepcji, podczas gdy serce systemu jest bezpiecznie zamknięte w serwerowni. Ważne jest, aby używać do tego celu kable wyższej kategorii, co zapewni transmisja wysokiej jakości bez opóźnień.
Na co zwrócić uwagę przed zakupem w przypadku wyboru kabla do monitoringu
Zanim dokonasz zakupu, musisz określić środowisko pracy systemu. Inny kabel do monitoringu wybierzemy do ogrzewanego biura, a inny do monitorowania hali produkcyjnej czy parkingu. Różne rodzaje kabli różnią się nie tylko kategorią, ale i konstrukcją mechaniczną. Złe dopasowanie przewodu do warunków może skutkować awarią systemu już po pierwszej zimie.
Kabel do monitoringu ma znaczenie – parametry dostępnych przewodów
Podstawowym parametrem jest materiał żyły. Jak już wspomniano, szukaj kabli 100% miedzianych (CU). Kolejna kwestia to ekranowanie. Kable skrętka UTP/FTP różnią się tym, że wersja FTP posiada folię aluminiową pod powłoką, która chroni przed zakłóceniami. W domowych warunkach kabel UTP (nieekranowany) zazwyczaj wystarcza. Jeśli jednak prowadzisz okablowanie kamer w korytach z innymi kablami, wybierz wersję ekranowaną.
Dla systemów analogowych ważna jest jakość kable CCTV mierzona gęstością oplotu. Im więcej drucików w oplocie, tym lepsze ekranowanie. Nie zapominajmy o przekroju żyły zasilającej. Jeśli stosujesz kamery analogowe o dużym poborze prądu (np. z mocnym promiennikiem IR), żyła zasilająca powinna mieć przekrój przynajmniej 0,5mm², aby zasilanie kamery było stabilne na dystansie powyżej 30 metrów.
Długość, jakość i odporność na warunki zewnętrzne kabli do kamer
Dla systemów IP kluczowa jest granica 100 metrów. Powyżej tej długości Skrętka Ethernet może nie zapewniać poprawnej komunikacji. Jeśli Twój zestaw monitoringu ip wymaga większych odległości, musisz zastosować extender albo switch PoE. W przypadku dużo większych odległości niż 100m należy rozważyć użycie światłowodu. Wybierając monitoring zewnętrzny, zwróć uwagę na kolor izolacji – czarne kable są zazwyczaj odporne na promieniowanie UV. Dodatkowe przewody kamer prowadzone w ziemi muszą być dodatkowo zabezpieczone rurą osłonową (Arotem) która z obu stron powinna być szczelna, aby nie dostawała się do środka woda.
Przy projektowaniu rozległych systemów, wysokiej jakości kable to nie tylko miedź i kategorie kabli, ale też wytrzymałość mechaniczna. Podczas przeciągania kabla przez przepusty, tanie kable Ethernet mogą ulec rozciągnięciu, co zmienia skok skręcenia par i drastycznie pogarsza jakość sygnału. Profesjonalna instalacja systemu monitoringu zawsze zakłada użycie materiałów sprawdzonych producentów.
Kabel do kamery monitoringu, a jakość obrazu i zasilania
Często klienci pytają: „Czy kabel wpływa na to, co widzę?”. Odpowiedź brzmi: tak. W systemach analogowych słaby kabel do kamer analogowych powoduje rozmycie krawędzi, „duchy” na obrazie lub brak kolorów. W systemach IP wpływ jest pośredni – zbyt duża rezystancja kabla powoduje błędy w transmisji pakietów. Skutkuje to „pikselozą” lub całkowitym zamrożeniem klatki. Jakość obrazu jest bezpośrednio powiązana z tym, jak stabilne jest łącze.
Jeśli chodzi o zasilanie, warto wspomnieć o urządzeniach wspomagających. Na przykład zasilacz PoE-48/2E pozwala na bezpieczne dostarczenie energii do kamer w standardzie PoE. Stosując taki Zasilacz POE-48/2E, masz pewność, że napięcie jest stabilizowane i chronione przed przepięciami. zasilanie kamery za pomocą profesjonalnych switchy to standard, który eliminuje potrzebę stosowania wielu zasilaczy wtyczkowych, co często czyni system bardziej estetycznym i łatwiejszym w serwisowaniu.
Stabilna transmisja danych w sieci – kabel do switcha

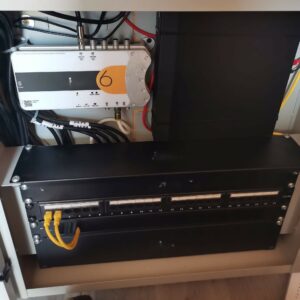

Połączenie między rejestratorem, a switchem to tzw. „wąskie gardło”. Przez ten jeden kabel do kamer IP płyną dane ze wszystkich kamer jednocześnie. Tutaj nie ma miejsca na kompromisy. Zaleca się stosowanie kabli ethernet kategorii 6 lub wyższej. Kabel Cat6 lub Kabel Cat6a zapewni odpowiedni zapas pasma (uplink), co jest krytyczne przy systemach liczących powyżej 16 kamer o wysokiej rozdzielczości. Przy czym należy pamiętać o poprawnym wyborze switcha, port 1 Gbps w switchu nie wykorzysta potencjału jaki daje kabel cat6, albo kabel Cat7. Transmisja wysokiej jakości na tym odcinku gwarantuje, że podgląd na żywo nie będzie miał opóźnień.
Pamiętaj również o odpowiednim zarobieniu końcówek. Nawet najlepszy Kabel Cat5e nie zadziała poprawnie, jeśli wtyki RJ45 zostaną zaciśnięte niestarannie. W profesjonalnych instalacje monitoringu stosuje się kable typu „drut” do kładzenia w ścianach oraz „linkę” do krótkich połączeń między urządzeniami (patchcordy). Taki podział zapewnia trwałość połączeń mechanicznych w szafie rackowej.
Kabel do rejestratora – kompatybilność i niezawodność
Ostatnim etapem jest podłączenie wszystkiego do rejestratora. Jeśli posiadasz hybrydowe systemy monitoringu, będziesz potrzebować przewody koncentryczne, jak i skrętki. Ważne jest, aby kabel do rejestratora był odpowiednio oznaczony, co ułatwi późniejszą diagnostykę. Systemy monitoringu wizyjnego potrafią być skomplikowane, dlatego porządek w kablach to podstawa.
Niezależnie od tego, czy wybierzesz kabel Cat5e dla prostego systemu domowego, czy kabel Cat7 dla zaawansowanej sieci korporacyjnej, zawsze stawiaj na miedź. systemy monitoringu różnego rodzaju zawsze wymagają pewnego zasilania. Czasami warto zastosować dodatkowe przewody kamer do zasilania awaryjnego z UPS, co pozwoli systemowi pracować nawet po odcięciu prądu przez intruza. Stabilne zasilanie kamery oraz solidny kabel zasilający dla rejestratora to elementy, które dopełniają całości bezpiecznej instalacji.
Podsumowując, wybór kabla to decyzja, która rzutuje na lata eksploatacji. Kable koncentryczne wciąż mają swoje miejsce w branży, zwłaszcza tam, gdzie modernizujemy monitoring analogowy. Jednak przyszłość należy do monitoring IP, gdzie kabel Cat5e, kabel Cat6 oraz technologia PoE tworzą standardy nowoczesnej ochrony. Pamiętaj, że wybór odpowiedniego kabla to nie tylko kwestia ceny, ale przede wszystkim spokoju ducha i pewności, że Twoja telewizja przemysłowa nigdy Cię nie zawiedzie.
Jeśli planujesz zakupy, sprawdź naszą ofertę, gdzie dobieramy komponenty tak, aby idealnie ze sobą współgrały. Nasi eksperci pomogą Ci wybrać odpowiednie kategorie kabli oraz akcesoria, które sprawią, że Twoja instalacja systemu monitoringu będzie profesjonalna i niezawodna.

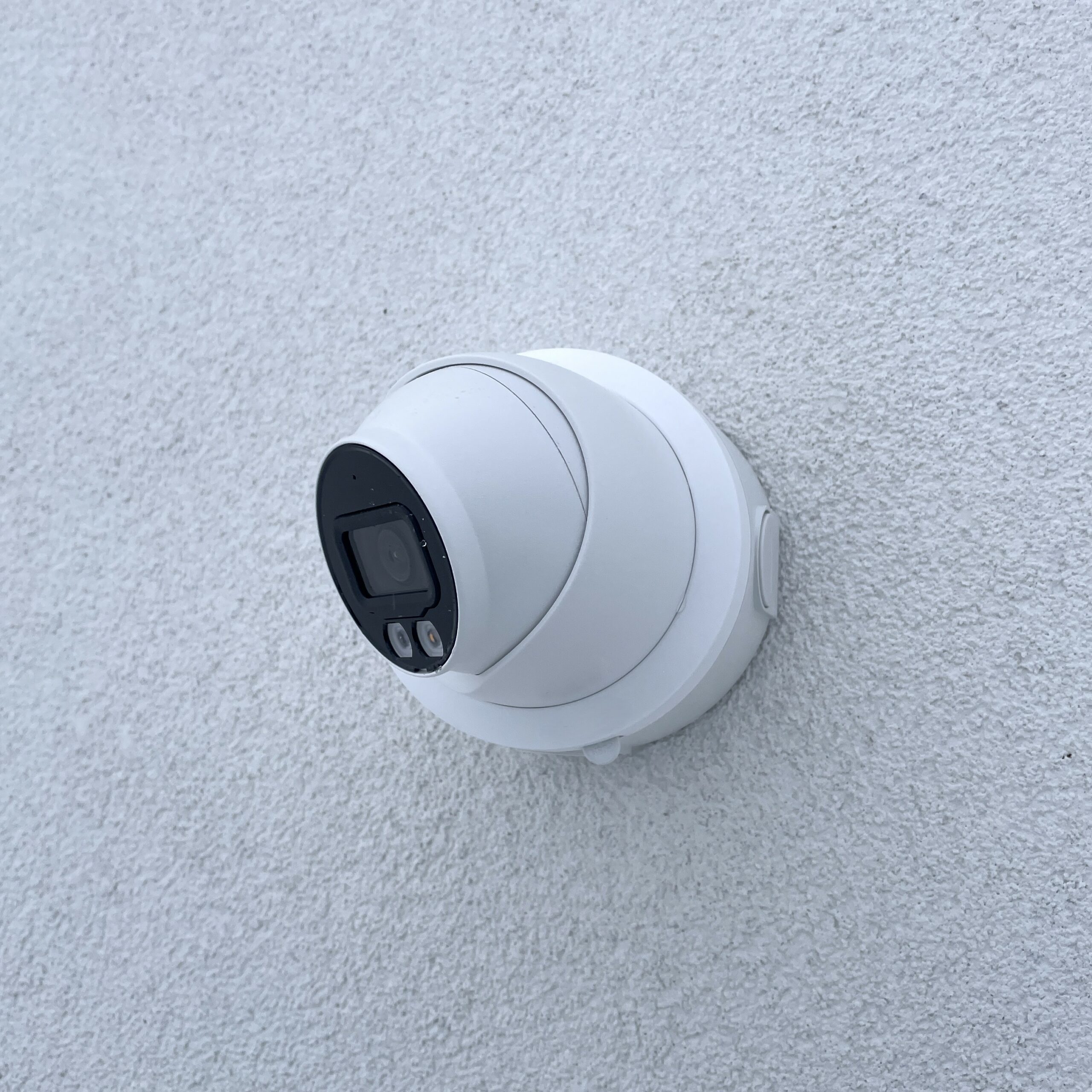

Dodatkowo, przy projektowaniu warto rozważyć, jak pomocą kabli zasilających i sygnałowych zorganizować przestrzeń, aby uniknąć bałaganu. Właściwe okablowanie kamer to także estetyka, która w obiektach mieszkalnych ma ogromne znaczenie. Wybierając wysokiej jakości kable, inwestujesz w bezpieczeństwo swoje i swoich bliskich.
Szybka ściąga – jaki kabel wybrać?
- Mały dom (do 4 kamer IP): Kabel Cat5e UTP, 100% miedź.
- Duży dom / Firma: Kabel Cat6 FTP, zapewniający lepszą odporność na zakłócenia.
- Hala przemysłowa: Kabel Cat6a lub Kabel Cat7 w osłonach, odporny na silne pola elektromagnetyczne.
- Modernizacja starego systemu: Kabel koncentryczny RG59 lub Kabel koncentryczny RG6 z Złącze BNC.
W razie pytań dotyczących tego, jak połączyć zasilanie kamery z rejestratorem lub jak skonfigurować monitoring IP, zapraszamy do kontaktu z naszym działem technicznym. Pomożemy dobrać różne rodzaje kabli dostosowane do Twojego budżetu i wymagań technicznych, abyś mógł cieszyć się transmisja wysokiej jakości bez żadnych przerw.
FAQ
W przypadku systemów IP standardowy kabel do kamery monitoringu (skrętka) pozwala na stabilną transmisję danych i zasilanie PoE do 100 metrów. Jeśli Twoje kamery monitoringu znajdują się dalej, konieczne jest zastosowanie switcha PoE, extendera lub przejście na światłowód, aby uniknąć strat w jakości sygnału.
Tak, w nowoczesnych instalacjach najczęściej stosuje się jeden kabel do kamer typu skrętka komputerowa. Dzięki technologii PoE (Power over Ethernet) prąd i dane płyną tym samym przewodem, co znacznie upraszcza montaż. W starszych systemach analogowych stosuje się kable hybrydowe, które łączą przewód koncentryczny z dwiema żyłami zasilającymi.
Zewnętrzne kamery monitoringu są narażone na wilgoć i promieniowanie UV. Dlatego należy stosować kable z powłoką PE (zazwyczaj w kolorze czarnym), która nie kruszeje pod wpływem słońca. Najlepszym wyborem jest żelowany kabel do kamer, który posiada dodatkowe zabezpieczenie przed wnikaniem wody do wnętrza przewodu w przypadku uszkodzenia izolacji
Wybierając kabel do kamer, unikaj przewodów typu CCA (aluminium miedziowane). Tylko pełna miedź (CU) gwarantuje niską rezystancję, co jest kluczowe dla stabilnego zasilania. Przy tanich kablach aluminiowych Twoje kamery monitoringu mogą się restartować lub mieć problem z widocznością w nocy, gdy włączają się oświetlacze podczerwieni.
Tak, kategoria ma znaczenie dla przepustowości i odporności na zakłócenia. Najpopularniejszym wyborem jest kategoria 5e, która w zupełności wystarcza dla większości systemów. Jeśli jednak planujesz bardzo rozbudowany system lub montujesz kamery monitoringu w miejscu narażonym na silne zakłócenia elektryczne, lepszym wyborem będzie kabel do kamery monitoringu kategorii 6 lub 6a z dodatkowym ekranowaniem (FTP).
